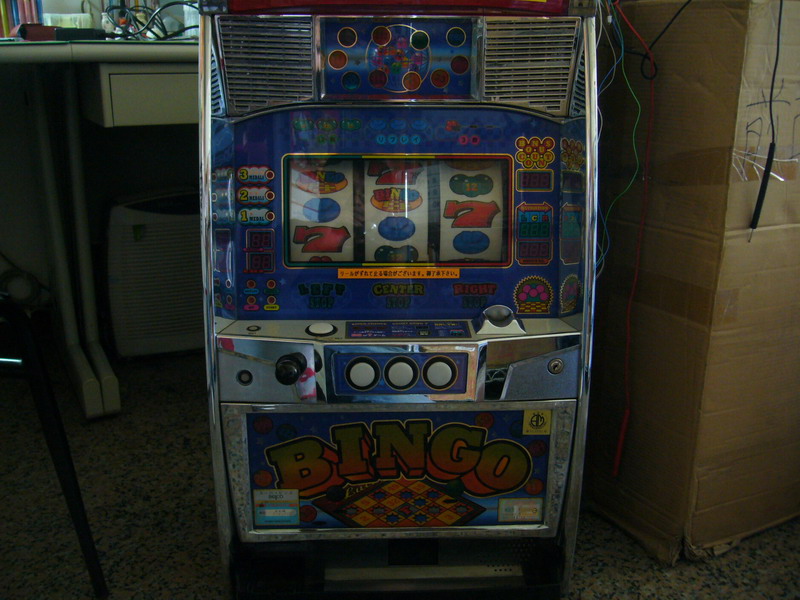

超級賓果 安裝說明

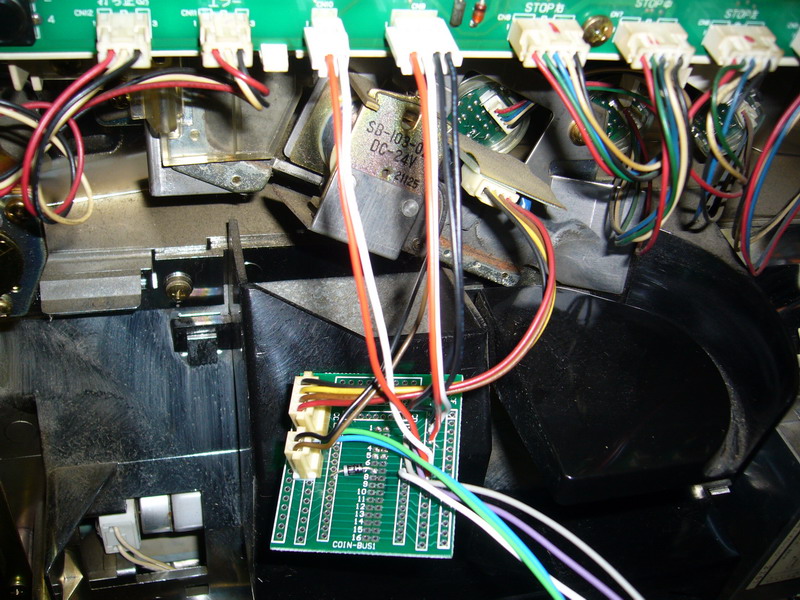

1.投幣轉接卡 安裝

    轉接自 面板的 CN10 和 CN9

2.電源取得

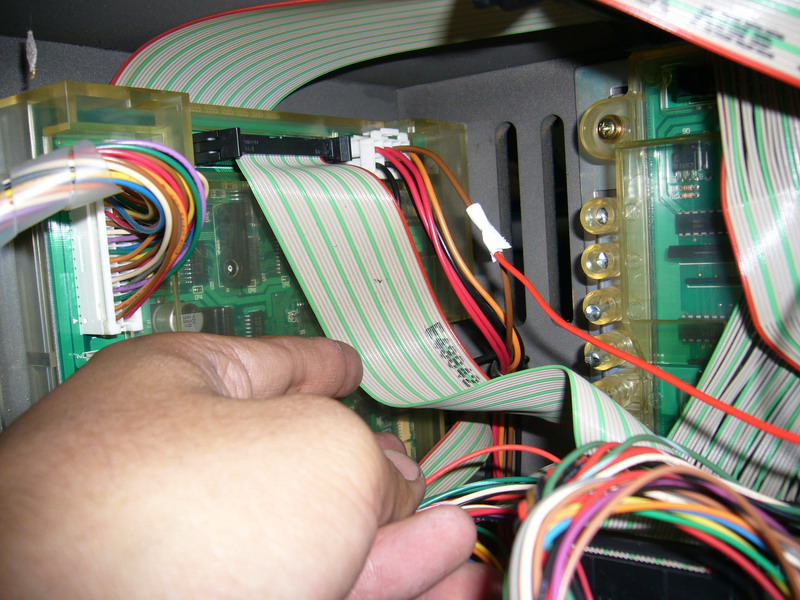

    主機板左邊的IC板 2X4 的插座 上排從右數來 第二條 棕線 並 紅色線

3. 馬達轉接

    主機板右上的 2X4 插座

    下排 從左數來第三條的 紫線 剪斷  主板端的紫線接 棕色線

    下排 從左數來第三條的 紫線 剪斷  機台端的紫線接 橙色線

    主機板右上的 2X6 插座

    上排 從左數來第三條的 灰線 剪斷  主板端的灰線接 綠色線

    上排 從左數來第三條的 灰線 剪斷  機台端的灰線接 藍色線

4.馬達轉接2

    主機板右上的 2X6 插座

    上排 從右數來第三條的 黑線 並  灰色線

    上排 從右數來第二條的 黑線 並  白色線

6. 馬達轉接3

    主機板右上的 2X6 插座

    下排 從左數來第二條的 黑線 並  黃色線

    下排 從左數來第三條的 橙線 並  紫色線

7.簡易安裝圖
