木匠源先生-櫻滿開!源DREAM Ver 押自卡安裝


有押順 , 要抓牌



押順 , 逆押抓藍七

1.依押順指示停牌

2.逆押指示 逆押瞄押藍七

3.中轉輪瞄押紅七 , 猜左右的演出 無法處理

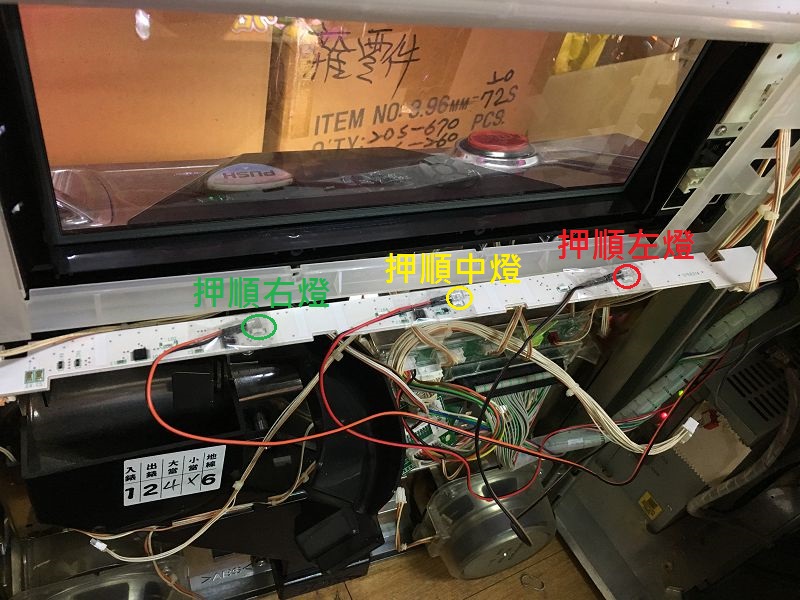

1. 押順線材安裝

    感光 面板端 轉輪框下方 押順燈板









2. 抓牌轉接



    並轉輪上方轉接板 2X15P線 , 注意: 這條2X15P線 不是1對1線.. 轉接在轉接板端

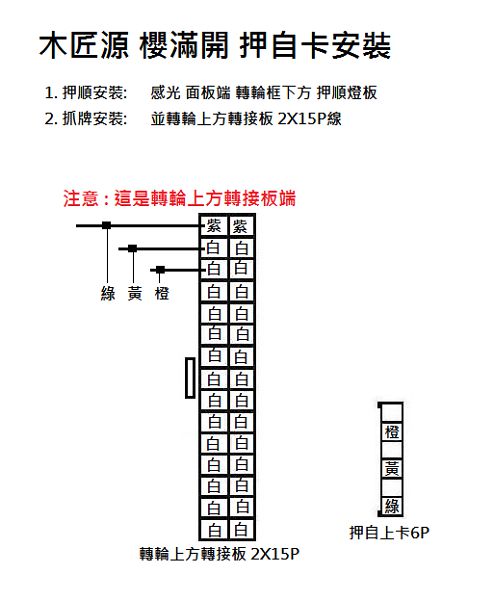

3. 配線圖





4. 自動部份安裝參考自動卡安裝
