有押順 , 要抓牌
押順影片
1. 右側ドーン燈板閃 抓黑BAR連線
2. 液晶指示順押抓紅七 , 順押抓紅七連線
3. 依押順指示 停牌

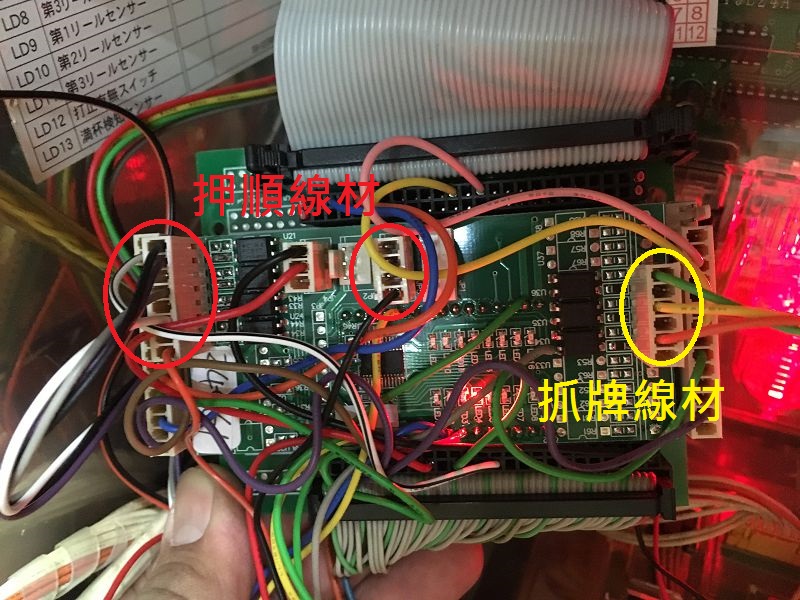

1. 押順安裝 :

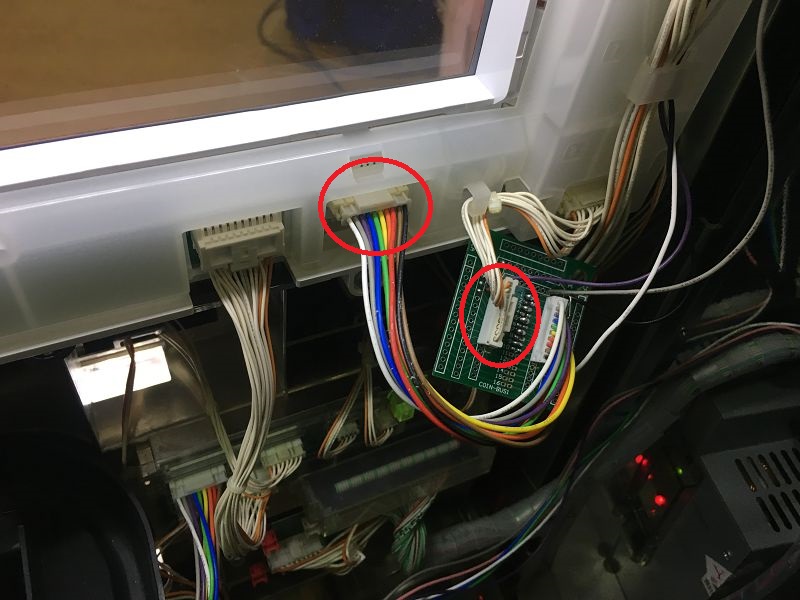

轉接面板轉輪框下方押順燈板 10P線

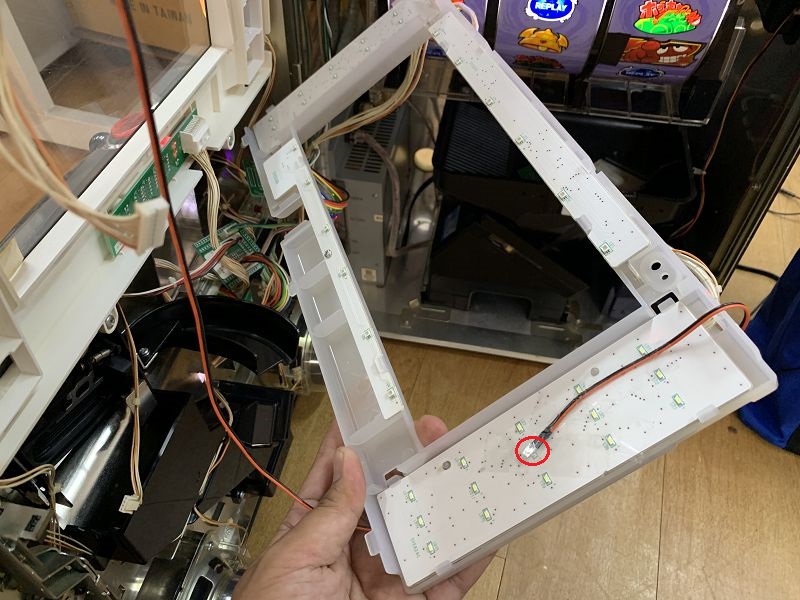

2.報牌燈安裝
感光 機枱 右側ドーン燈板LED

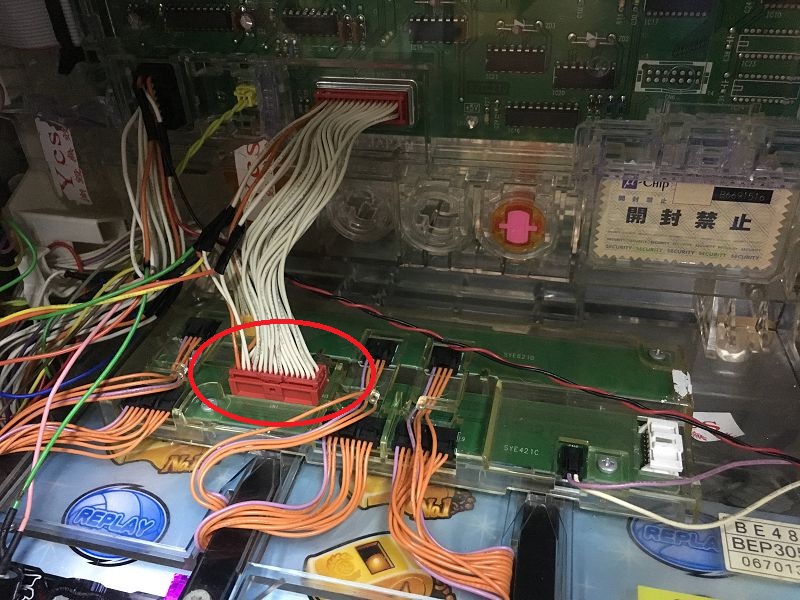

3. 抓牌安裝:
並轉輪上方轉接板 2X15P線 , 注意: 這條2X15P線 不是1對1線.. 轉接在轉接板端

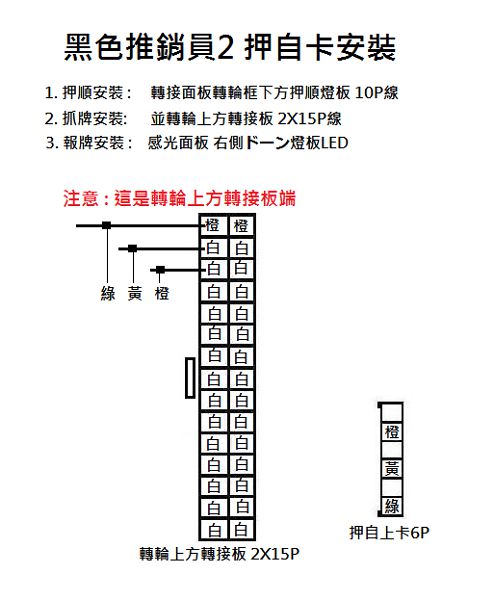

3.配線圖
4. 自動部份安裝參考自動卡安裝
