JUGGLER 小丑 開分卡 安裝說明

1.投幣轉接卡 安裝

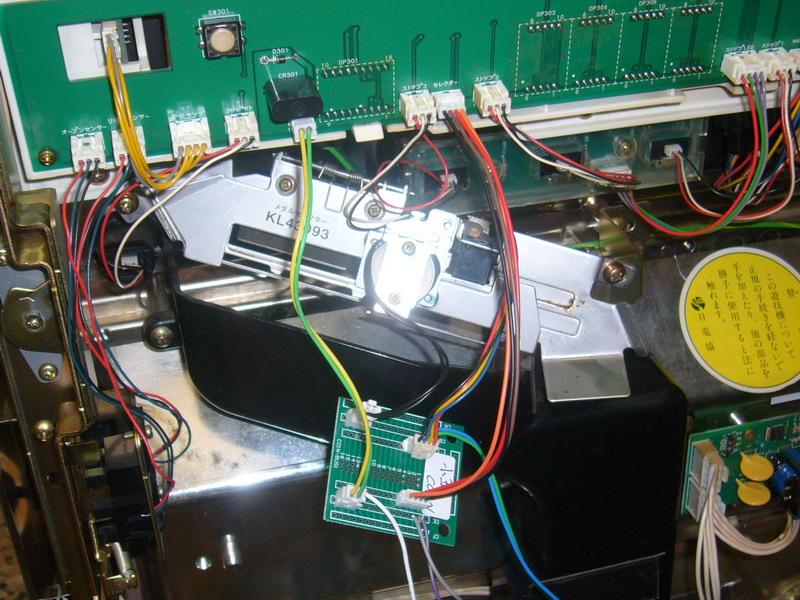

轉接如圖示的 2P插座( 電磁鉄訊號 ) 和 4P插座 ( 錢道訊號 )

2.馬達轉接安裝 1

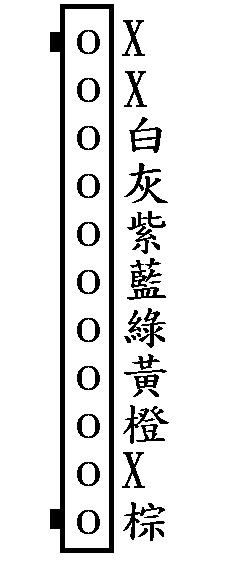

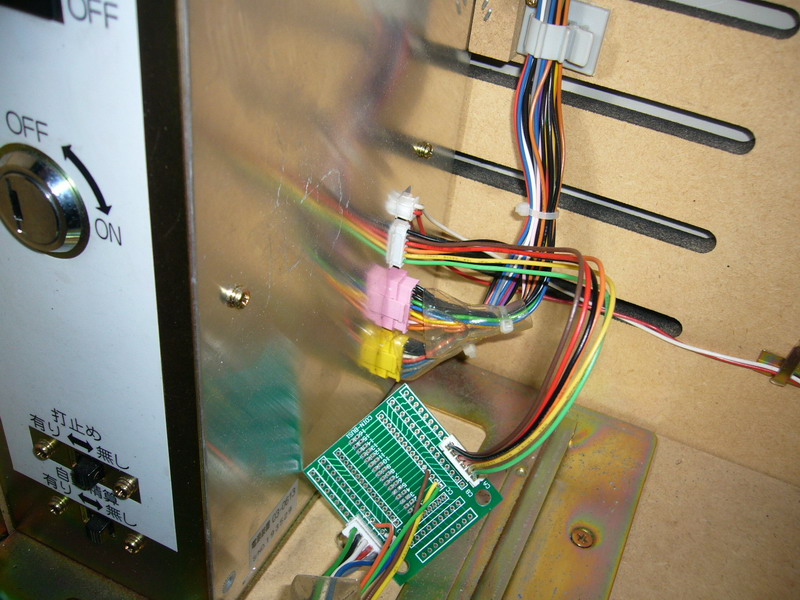

轉接電源箱右邊的從上面數來 第二個6P白色座

3.馬達轉接安裝 2 ( 送給馬達的+24V電壓)

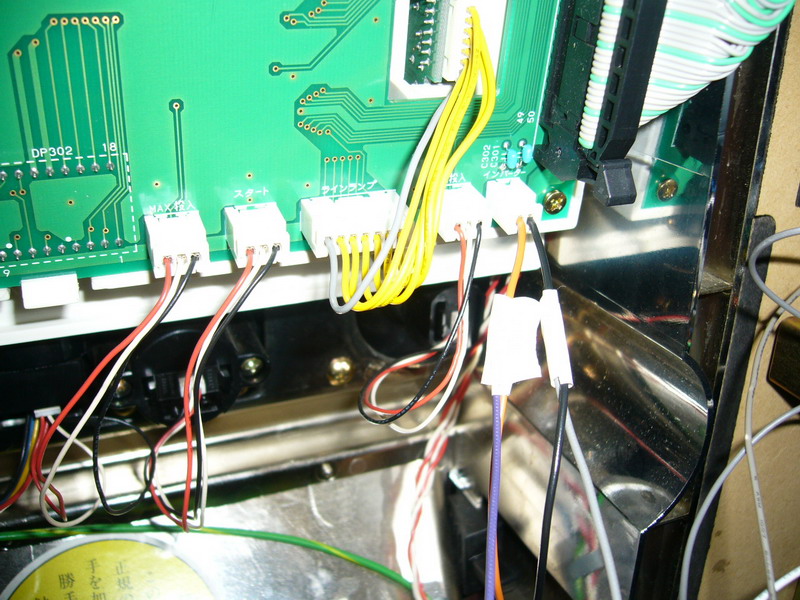

並面板上最右邊的2P線 機枱黃線( +24V ) 並 紫線 ,  機枱黑線 ( GND ) 並 灰線

4.電源取得

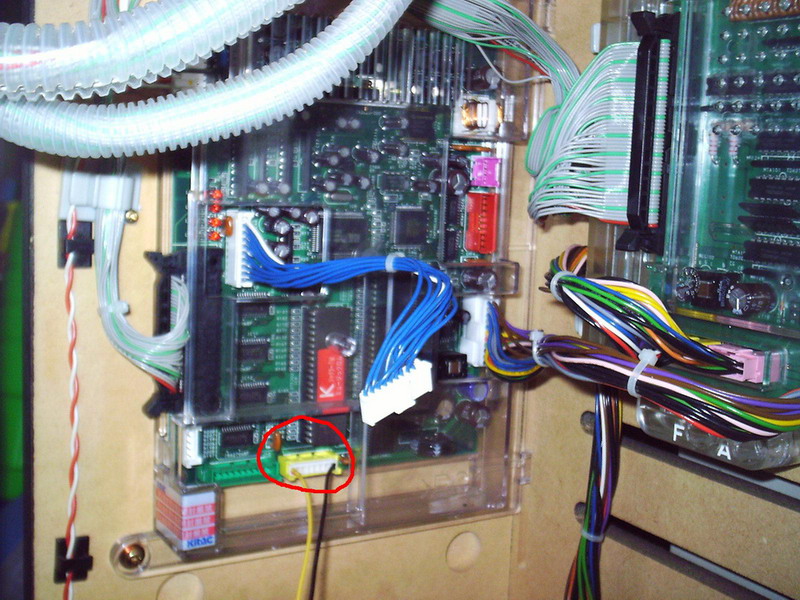

把滾輪取下 左邊有IC板 如圖示的8P黃色座 由此取得 電源 ( 本來的插座 沒有插東西 )

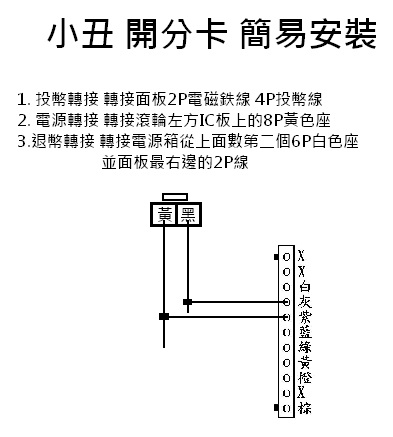

5. 簡易安裝
