爆音伝說 安裝說明

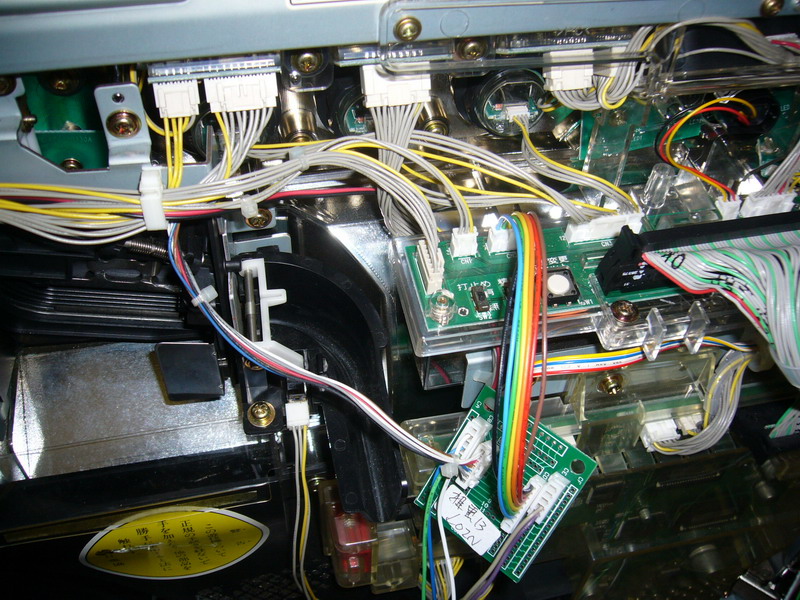

   1.投幣轉接卡 安裝

    轉接自 面板7P投幣線

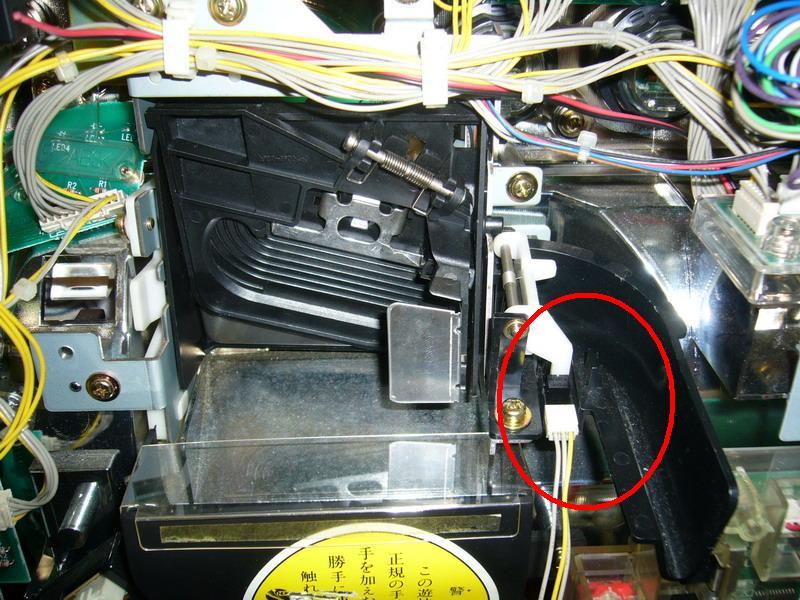

把滑道電眼3P線 改插到投幣轉接卡,方向無所謂再用束線帶固定

2. 電源 轉接安裝

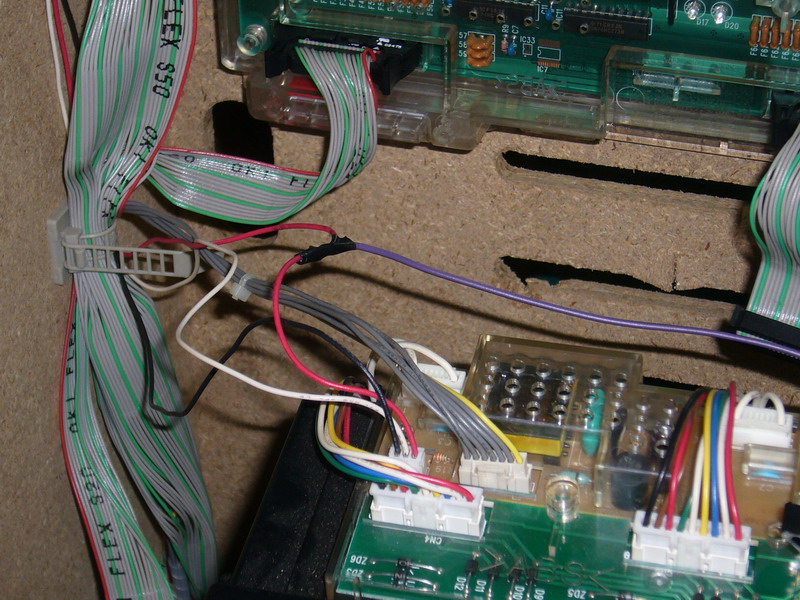

   滾輪上抽風風扇電源插座上的紅線 並 紫線

3.馬逹 轉接安裝

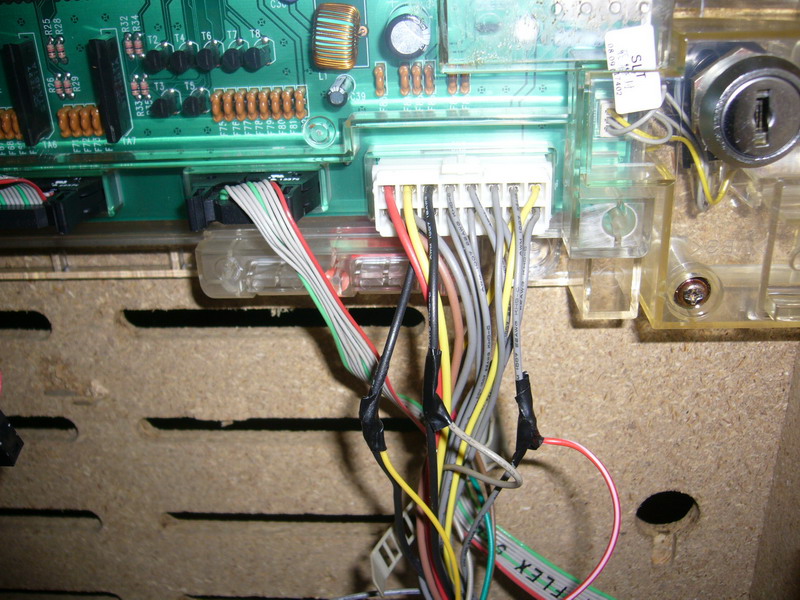

    主機板右下的電源插座 上排從左數第3的黑線 並 灰線

    主機板右下的電源插座 上排從右數第2的灰線 並 紅線

    主機板右下的電源插座 下排從左數第3的黑線 並 黃線

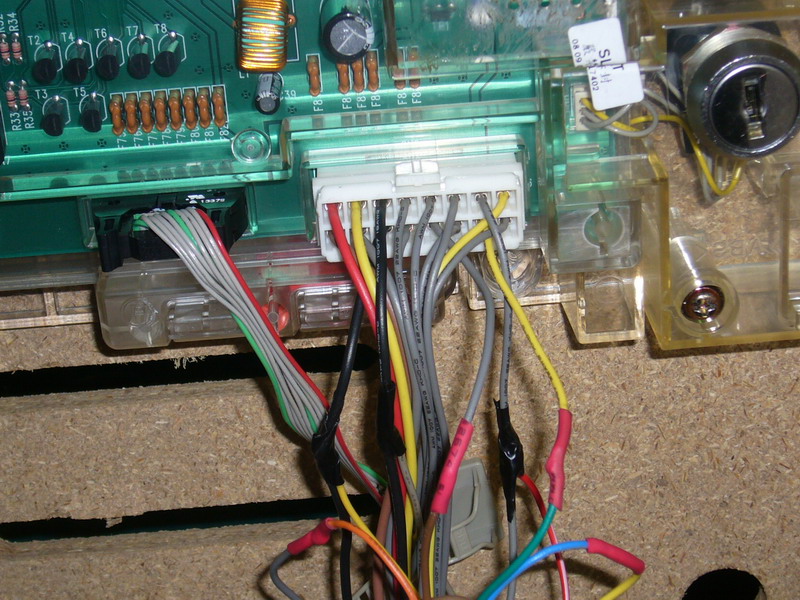

主機板右下的電源插座 下排從右數第4的灰線 剪斷 上端接棕線 , 下端接橙線

主機板右下的電源插座 下排從右數第2的黃線 剪斷 上端接綠線 , 下端接藍線

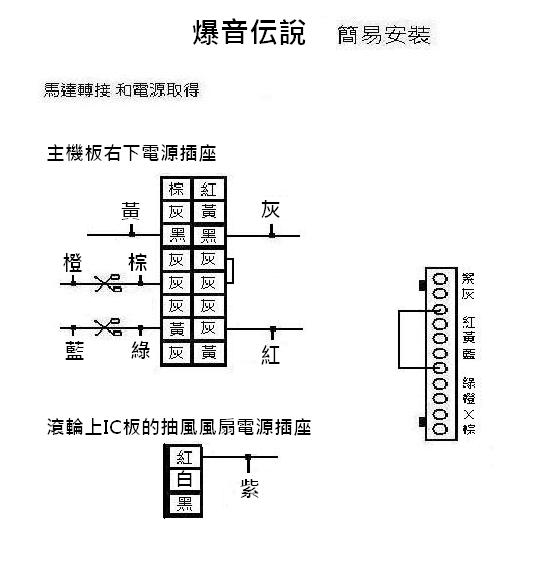

4.簡易安裝圖
