古宗 開分卡 安裝說明

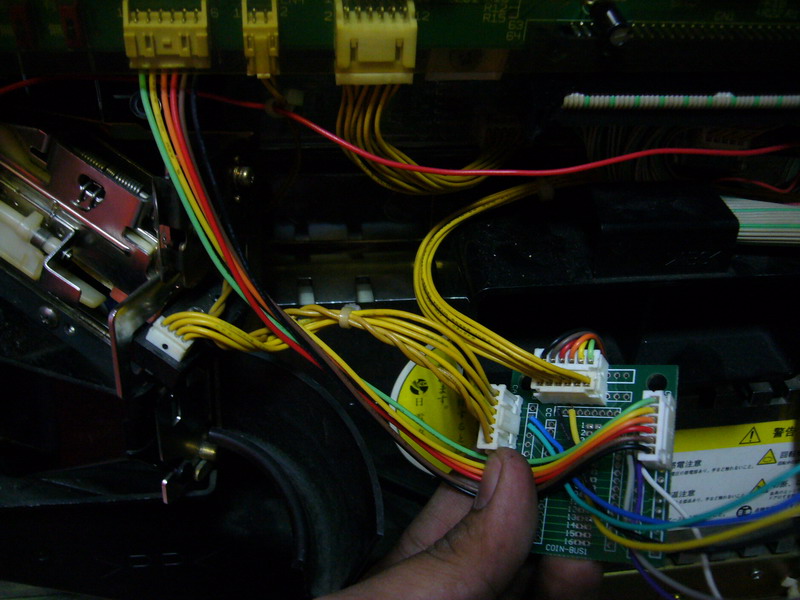

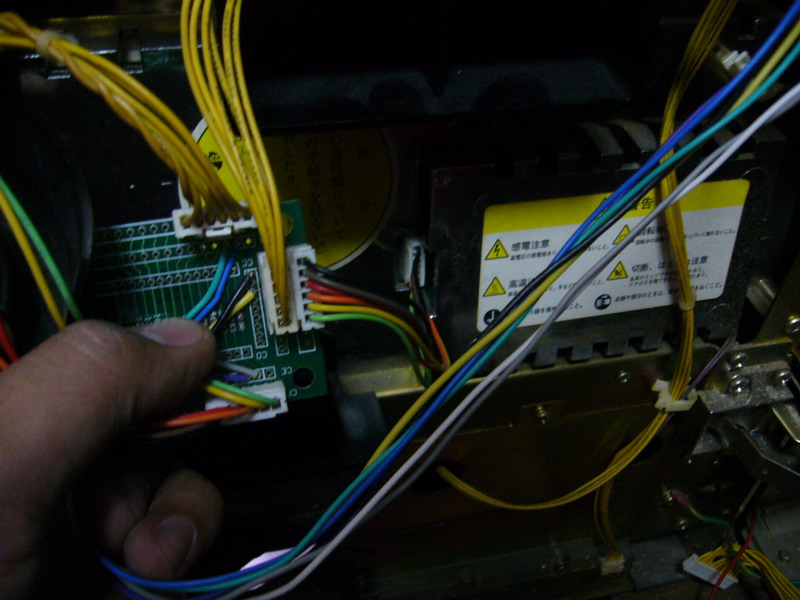

1. 投幣轉接

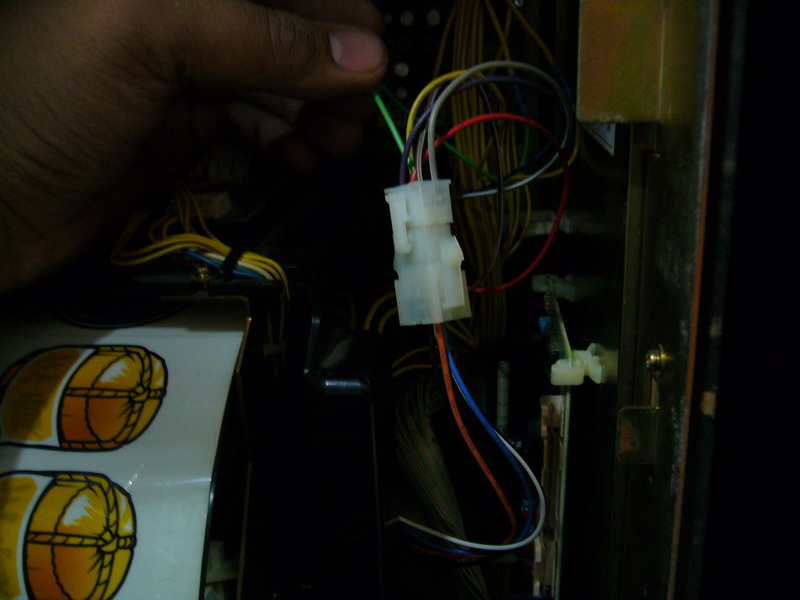

2. 電源取得

轉接自 面板出風口下的6P插頭

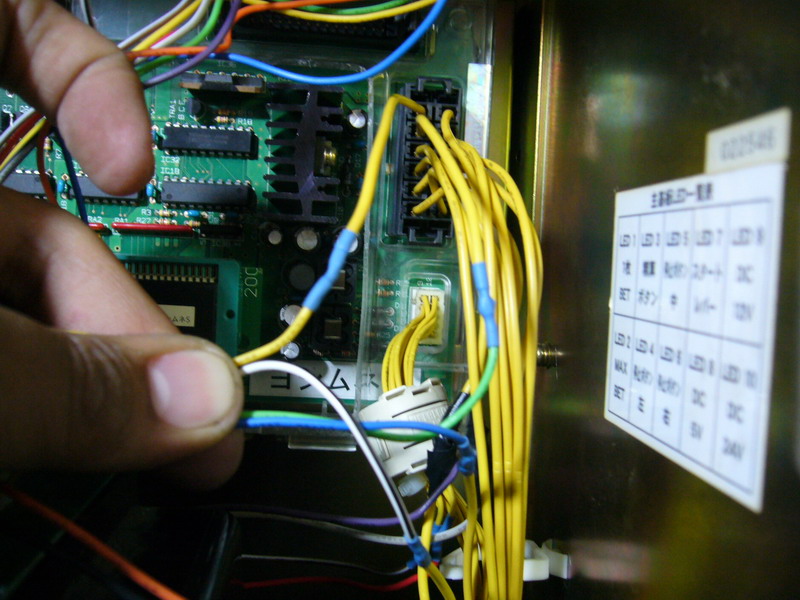

3. 馬達轉接1

轉接自 主機板右邊 黑頭左列第一條黃線剪斷 上端接 黃線 下端接 白線 , 左列第二條黃線剪斷 上端接綠線 下端接藍線

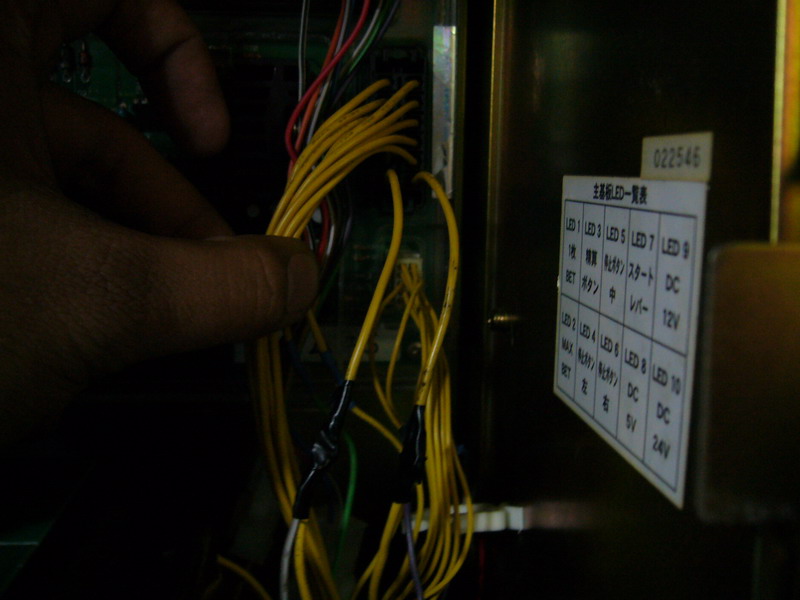

4. 馬達轉接 2

轉接自 主機板右邊 黑頭左列第六條黃線並 灰線 , 右列第六條黃線並 紫線

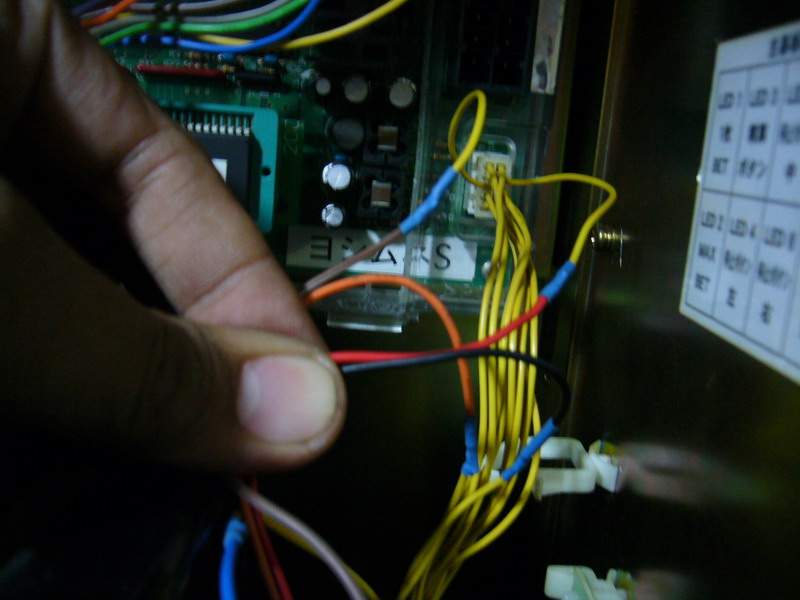

5. 馬達轉接 3

轉接自 主機板右邊 白頭左列第三條黃線剪斷 上端接 棕線 下端接 橙線 , 右列第二條黃線剪斷 上端接紅線 下端接黑線



6. 復原

當不使用開分卡. 只要把機台端的公母頭 互插 就可以復原了!!

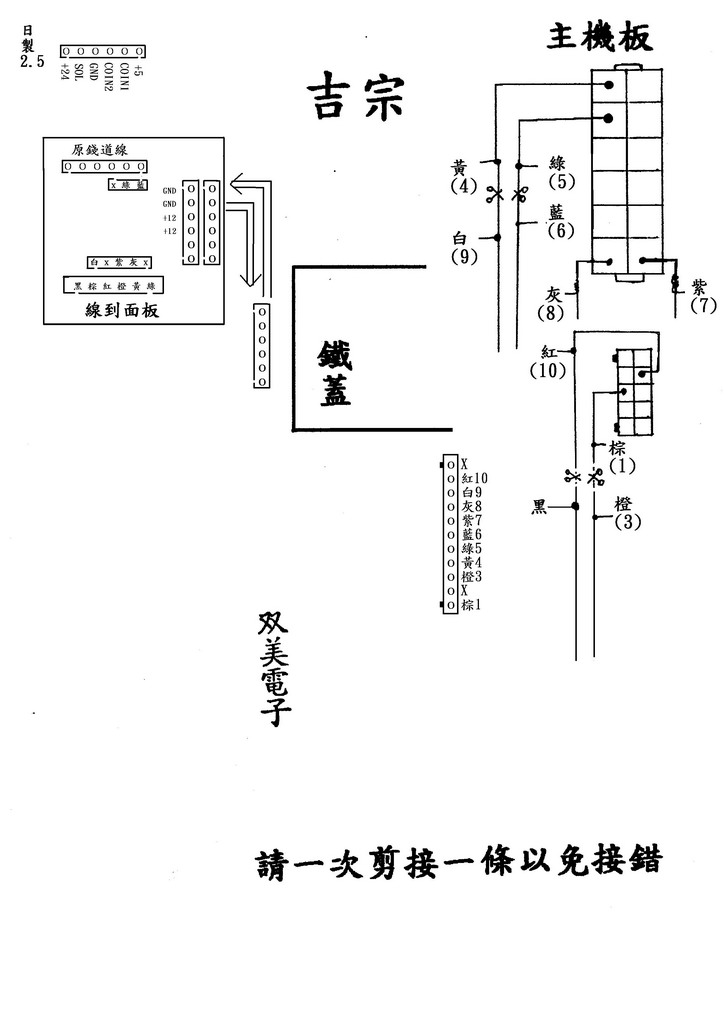

7. 簡易安裝圖
