熱鬥小馬 安裝說明

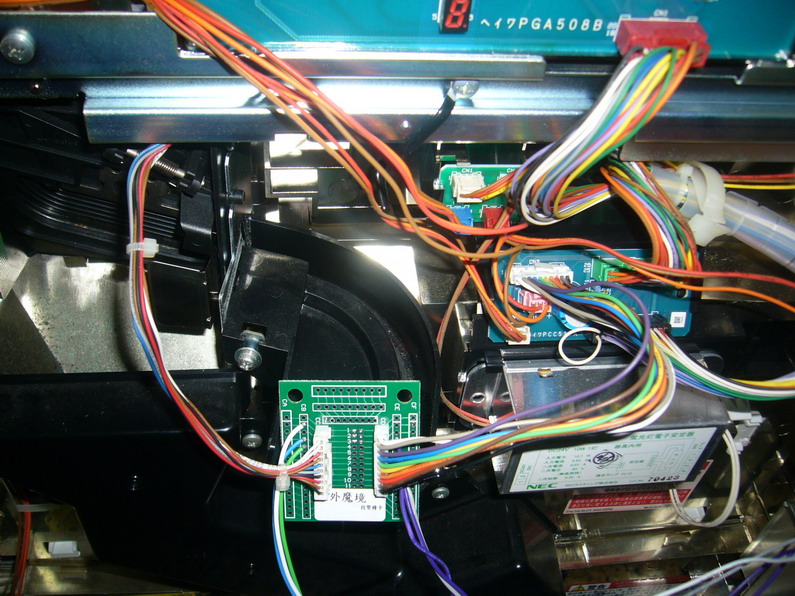

  1.投幣 轉接 安裝

    轉接面板 10P投幣線

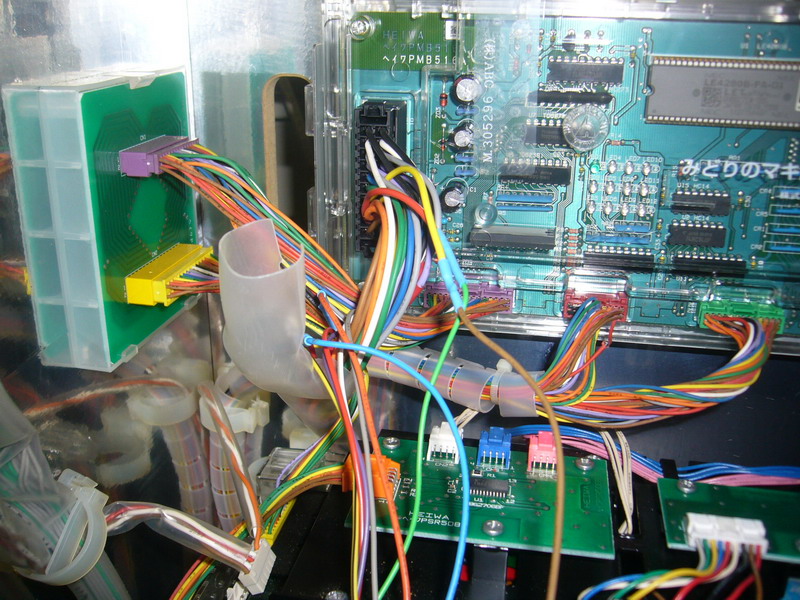

2.電源 馬逹轉接

    轉接 主機板端 20P黑頭電源線



電源線右排從上數第1條黑線 並 紅色線

電源線右排從上數第2條白線 並 紫色線

電源線右排從上數第3條灰線 並 灰色線

電源線右排從上數第4條紫線 並 白色線

電源線右排從下數第2條紅線 並 黃色線

電源線左排從下數第4條黃線 剪斷 主機板端接棕色線 電源箱端接橙色線

電源線左排從下數第2條紅線 剪斷 主機板端接綠色線 電源箱端接藍色線

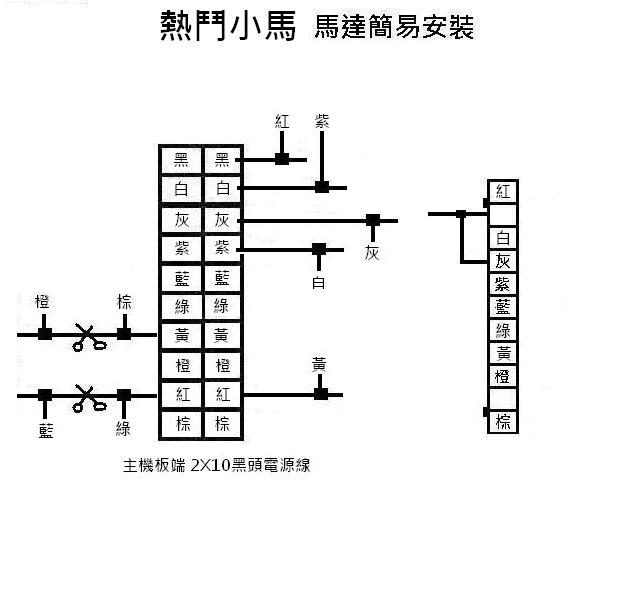

3.簡易安裝
