抓牌卡 安裝說明

抓牌卡 不分機種 安裝方法全都一樣

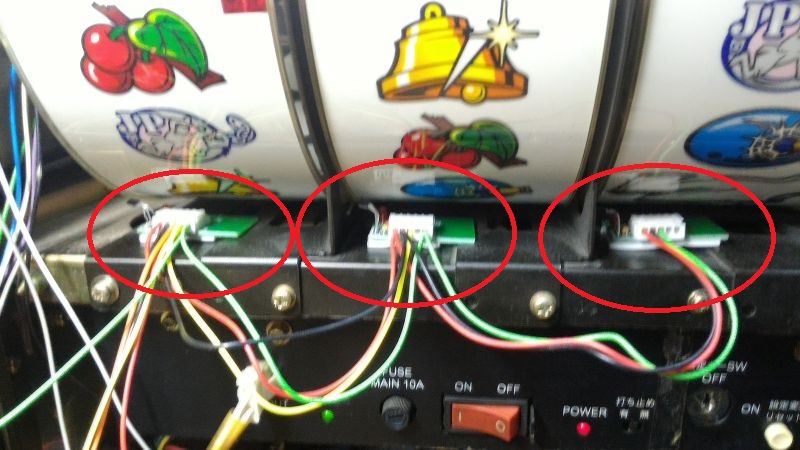

1. 抓牌6P線材的腳位定義如下

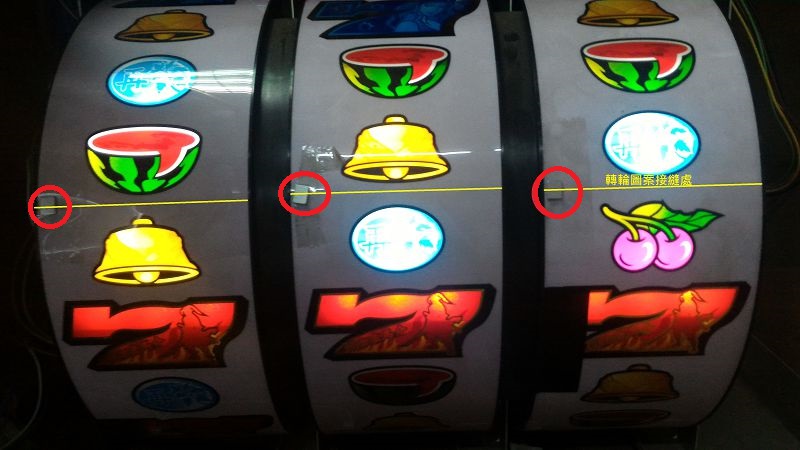

2. 定位磁片 統一都安裝在轉輪圖案接縫處線上, 左 中 右 轉輪各安裝一個

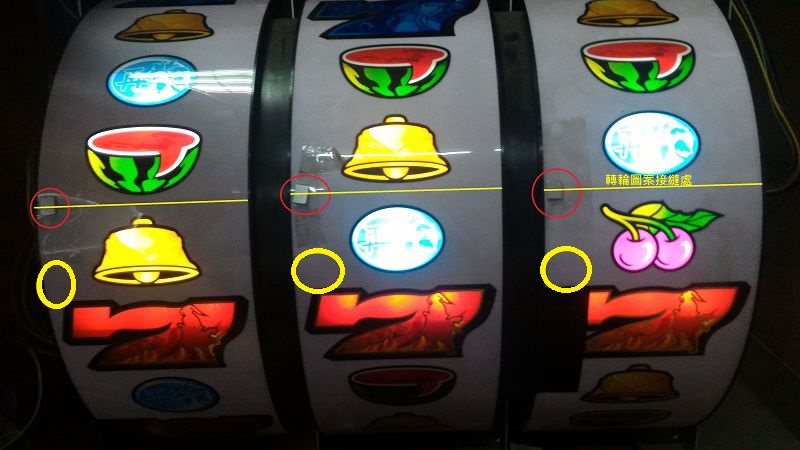

如有發現抓不到牌.. 把磁片改在轉輪圖案下一個圖案.. 如照片黃圈所示

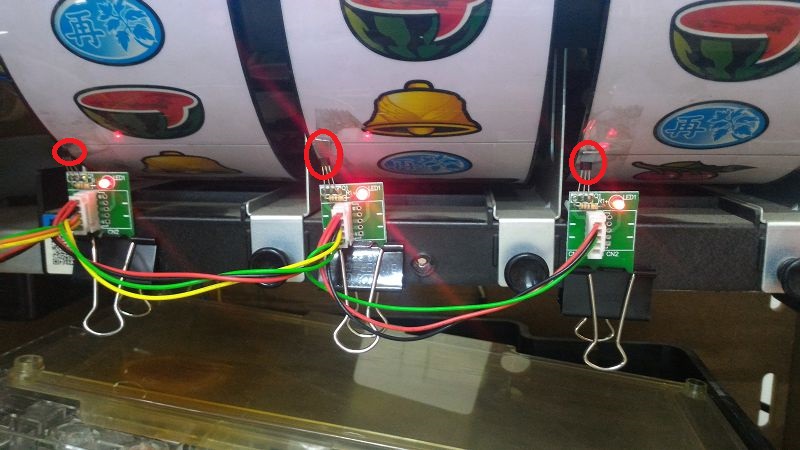

3. 安裝抓牌卡在轉輪下方  , 轉動轉輪讓定位磁片靠近抓牌卡的感應片 抓牌卡上的LED燈亮即可

    注意 抓牌卡背面需要絕緣好..  否則感磁元件有可能燒毀

4. 檢查抓牌訊號 押自卡有沒有收到..

    左轉輪抓牌卡LED燈亮時 , 押自上卡 LED14要同步亮

    中轉輪抓牌卡LED燈亮時 , 押自上卡 LED15要同步亮

    右轉輪抓牌卡LED燈亮時 , 押自上卡 LED16要同步亮
