感光線材 安裝說明

感光容易受外部光源影響. 應避免陽光直射 , 減少室內照明

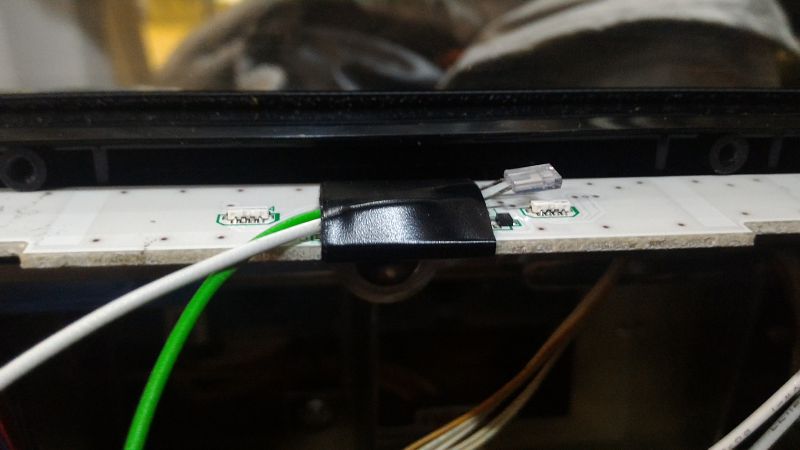

必要時可用不透光貼布 蓋住感光部份.

感光安裝大致都一樣 , 只是押順燈位置不同..

1. 抓牌6P線材的腳位定義如下

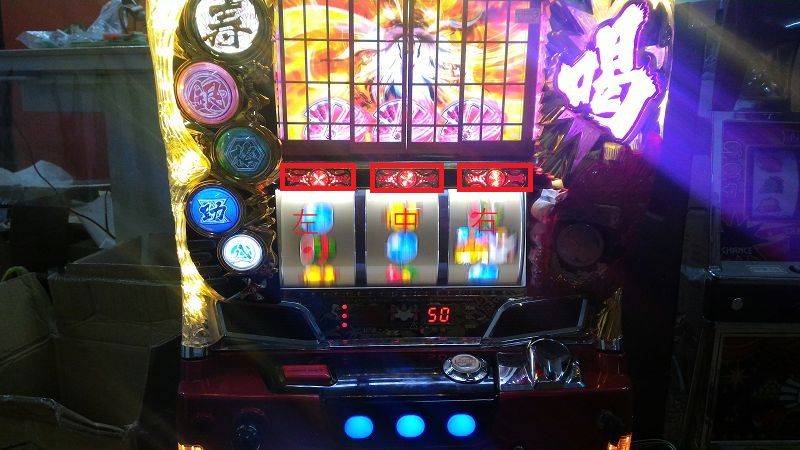

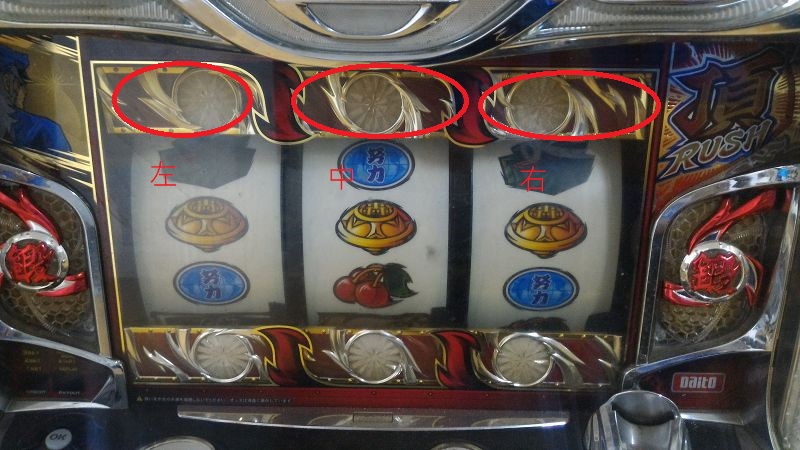

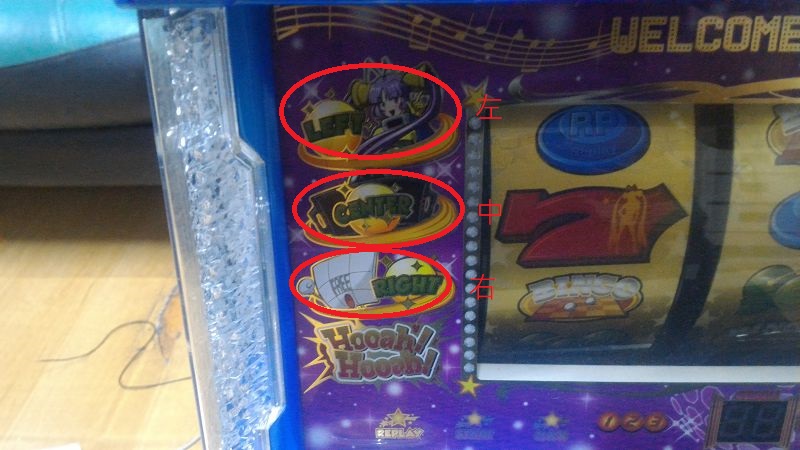

2. 找出機枱押順燈位置

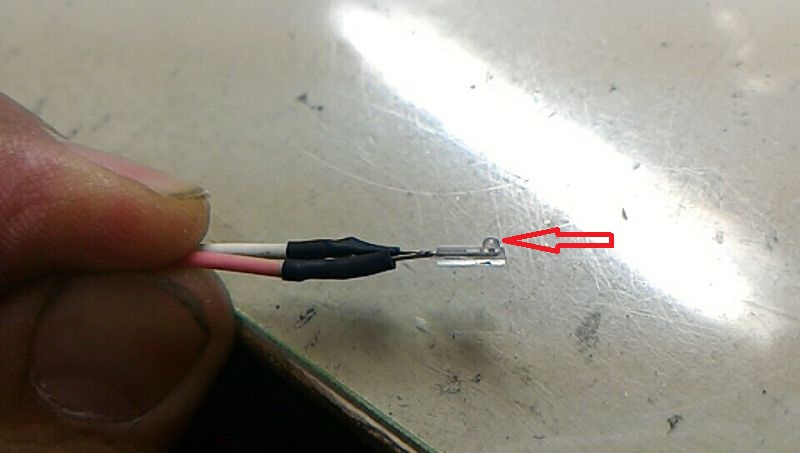

3. 感光面是凸點 凸點面向光源

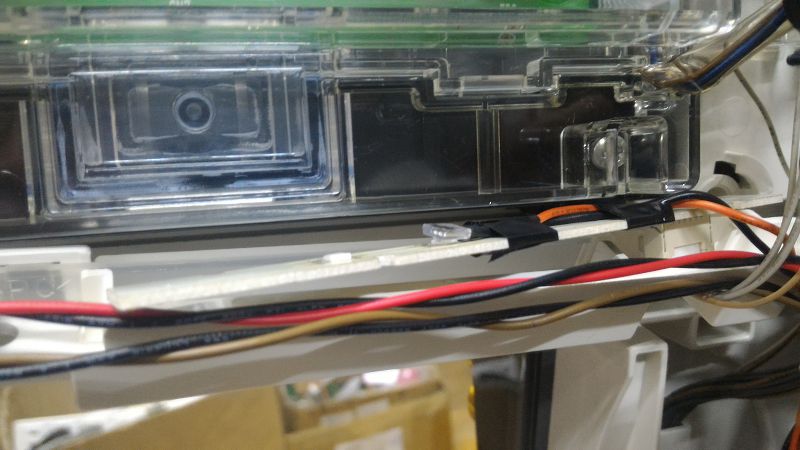

4. 把 感光元件 感光面對著光源

4. 檢查感光訊號 押自卡有沒有收到..

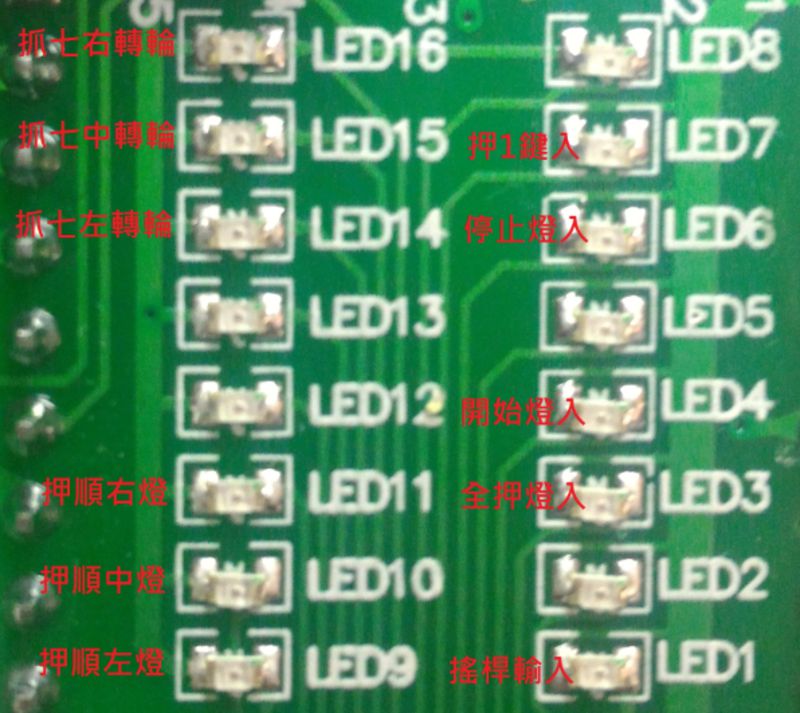

    押順左燈亮時  , 押自上卡 LED9要同步亮

    押順中燈亮時  , 押自上卡 LED10要同步亮

    押順右燈亮時  , 押自上卡 LED11要同步亮
