BF8抓牌卡 安裝說明

BF8之後的押自卡程式 更改抓牌卡定位點

1. 抓牌6P線材的腳位定義如下

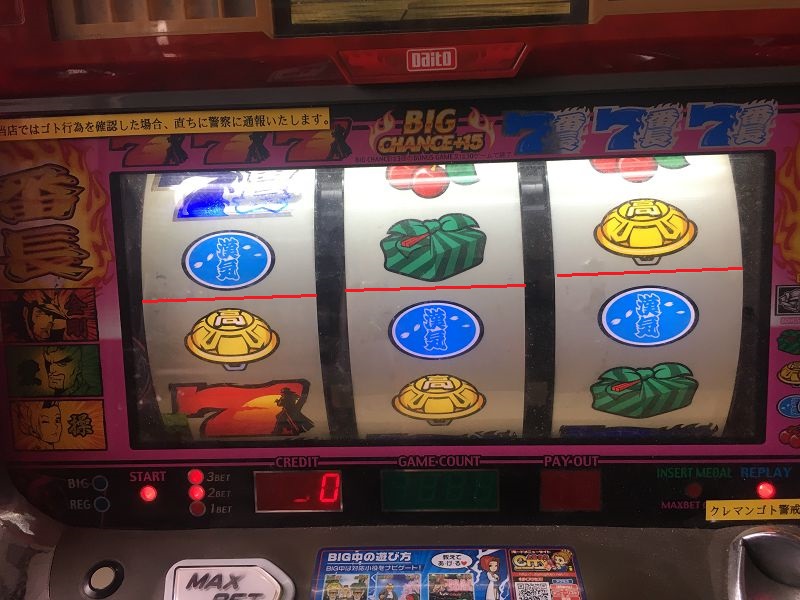

2. 定位點 改在 上圖案和中圖案中間

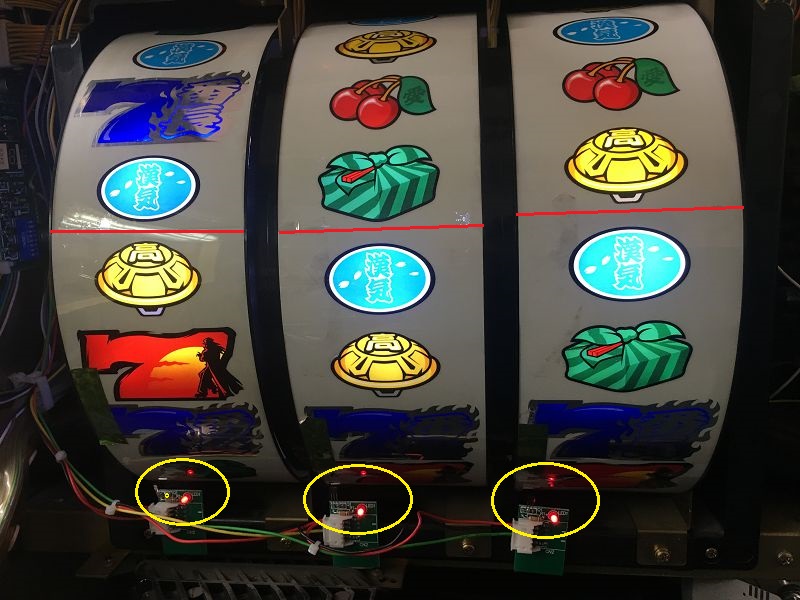

轉輪圖案接縫線 在上圖案和中圖案中間時 抓七卡LED燈亮

轉輪圖案接縫線 在上圖案和中圖案中間

3.  磁片 和 抓七卡接近時 LED燈會亮

    注意 抓牌卡背面需要絕緣好..  否則感磁元件有可能燒毀

4. 檢查抓牌訊號 押自卡有沒有收到..

    左轉輪抓牌卡LED燈亮時 , 押自上卡 LED14要同步亮

    中轉輪抓牌卡LED燈亮時 , 押自上卡 LED15要同步亮

    右轉輪抓牌卡LED燈亮時 , 押自上卡 LED16要同步亮
