傀儡馬戲團 押自卡安裝


有押順 , 要抓牌



押順影片

1. 依押順指示 停止
2. 押順第1轉輪瞄押紅指示,第1轉輪瞄押紅後依指示停止
3. 押順第1轉輪瞄押藍指示,第1轉輪瞄押藍後依指示停止
4. 中轉輪瞄押黑指示,中轉輪瞄押黑
5. 舞動吧!OLYMPIA 中轉輪瞄押黑指示,中轉輪瞄押黑
6. 運命連鎖 中轉輪瞄押黑指示,中轉輪瞄押黑
7. 運命一劇 左轉輪瞄押藍指示,左轉輪自已卡藍
8. 運命一劇 中轉輪瞄押黑指示,中轉輪自已卡黑
9. 運命一劇 右轉輪瞄押紅指示,右轉輪自已卡紅

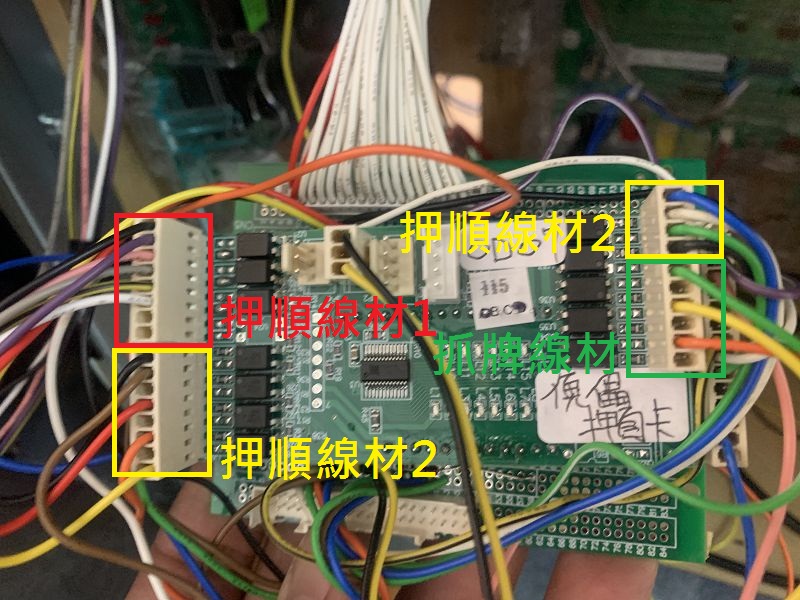

1. 押順 線材安裝







    押順轉接線材1 , 剪接面端押押順燈板10P線







    押順轉接2在2X18線 不用另外轉接





2. 抓牌轉接



    轉接轉輪上方IO板 9P*3

















3. 自動部份安裝參考自動卡安裝
